WIRELESS MREŽA
WAS/RLAN mreža u radio frekvenciji opsesima (2400-2483,5)MHz, (5470-5725)MHz (wireless network) predstavlja povezivanje računara, digitalnik komunikacionih uređaja, mrežne opreme i raznih drugih uređaja putem radio talasa. Najčešće se primenjuje tamo gde je nemoguće postaviti žičanu infrastrukturu ili je cena previsoka.
Prednost ovakve mreže jeste mobilnost klijenata, brzo i jeftino uspostavljanje mreže privremenog trajanja ili na privremenim lokacijama i laka mogućnost proširenja.
Wireless 802.11n standard omogućava maksimalnu brzinu protoka do 150Mbit/s, u radnim uslovima ta brzina je dosta manja i kreće se od 50-70 Mbit/s u zavisnosti od uslova okruženja (udaljenost, smetnji koje se mogu pojaviti, nivoa signala …)
Sam kapacitet zavisi od nivoa signala, daljine krajnjeg korisnika i standarda kojima se podaci prenose.
802.11b/g: -93 dBm @ 6Mbps to -77 dBm @ 54 Mbps
802.11n: -92 dBm @ 6.5Mbps to -72 dBm @ 65Mbps 20MHz
Relacija postavljanja opreme je veoma brza i jednostavna, jer ne zahteva poseban alat i specijalizovano znanje.
OPREMA ZA BEŽIČNO POVEZIVANJE
Postoje dve varijante opreme za bežično povezivanje:
– antena, kabl i wireless kartica (jeftinija varijanta) i
– antena, kabl i access point uređaj (AP) (skuplja varijanta).
Koja će oprema biti ugrađena kod nekog korisnika zavisi od nekih parametara kao što su:
– udaljenost od naše pristupne tačke,
– udaljenost antene od računara, itd…
Da li će se neko priključiti sa wireless karticom ili acces pointom zavisi od udaljenosti antene od računara. Obično se, ako je ta udaljenost do 10 metara, koristi jeftinija varijanta, a ako je udaljenost veća onda mora da se postavi access point. Ovo se radi zbog prevelikih gubitaka signala pri dužini kabla većoj od 10 metara. Opremu svako kupuje individualno, a ovde ćemo vam skrenuti pažnju na neke parametre prilikom kupovine odgovarajuce i kvalitetne opreme.
ANTENE
Za klijentsko povezivanje je najbolje koristiti yagi ili greed antene koje su usmerenog dejstva i samim tim se dobija najjači mogući signal.
Od yagi antena preporučujemo antene proizvođača Dual jer se radi o vrhunskim antenama domaće proizvodnje.
Jačina ovih antena je 12-20dbi i većini korisnika wireless-a je sasvim dovoljna. Osim toga, lako se prilagođava i vertikalnoj i horizontalnoj polarizaciji. Na našem tržištu postoje i yagi antene drugih prozivođača koje su jače ili slabije od ovih, ali u svakom slučaju preporučujemo što jaču antenu.
Jače antene od ovih su greed antene čija jačina ide i do 24dbi, a od proizvođača bi izdvojili Pacific wireless, Hyperlink i ReinkJet.
Jedina “mana” greed antena je što su malo skuplje za naše prilike.
Često se susrećemo i sa korisnicima koji vec imaju ručno pravljene panel antene, ili kantene ručne izrade. Zbog širokog zračenja i loše izrade ovakve antene, one ne mogu da zadovolje određenu jačinu signala, a njihova upotreba dodatno guši etar.
KABL
Važna karika između antene i wireless kartice ili AP-a je kabl.
Njegova dužina i kvalitet neposredno utiču na kvalitet i eventualne gubitke signala koji prikupi antena.
Preporučujemo da koristite kvalitetne koaksijalne kablove oznaka kao sto su CDF200, CDF400, PAR200, PAR400 ili u krajnjem slucaju RG11.
WIRELESS KARTICE
Wireless kartica je uređaj koji se montira u računar i u nju se priključuje kabl koji ide iz antene.
Od novijih tipova kartica preporučujemo Ovislink WT2000PCI,TPlink 551/350GD.
ACCESS POINT (AP)
U slučaju da nije moguće montirati varijantu sa antenom, kablom i wireless karticom, u blizini antene se postavlja Acess Point (AP) uređaj kako bi se smanjili gubici na kablu zbog velike udaljenosti antene i računara.
Oznake AP-ova koje preporucujemo su Planet wap4033, Ovislink 5450/5470.
PROTOKOLI:
Ping je mrežni alat kojim se testira da li je neki određeni host dostupan na mreži. Ping meri vreme potrebno za odziv (u milisekundama), beleži izgubljene pakete i pokazuje statistiku po završetku.
IP adresa (Internet Protocol address) je jedinstvena adresa koju sadrže elektronski uređaji pomoću koje se identifikuju i komuniciraju između sebe u računarskoj mreži.
Internet Protocol (IP) je protokol koji se koristi za komunikaciju kroz internet/mrežu.
Network Time Protocol (NTP) je protokol koji sinhronizuje vreme računarskih sistema preko mreže. Napravljen je da bude otporan na variable latency (jitter). To je jedan od najstarijih internet protokola koji je još uvek u upotrebi.
UREĐAJI:
Ruter je uređaj koji otvara destinacije paketima koje prima, bira najbolju putanju ka toj destinaciji, i prosleđuje pakete do sledećeg uređaja ovom putanjom.
Switch je uređaj koji povezuje segmente jedne računarske mreže. Svičevi su sposobni da pregledaju paket koji prime, prepoznaju izvor i destinaciju paketa, i da ga pošalju dalje.
Access point (AP) spaja bežične uređaje u bežičnu mrežu. Nekoliko AP-ova se može spojiti zajedno čineći veću mrežu.
Wireless kartica služi za povezivanje računara u bežičnu mrežu.
Antene:
Bi kvad (B-quad, bikvad) antena kućne izrade jačine 12dBi, ugla zračenja od 45�. Sastoji se iz bakarne žice iskrivljene u obliku 2 spojena kvadrata stranica 3cm i kvadratnog reflektora od bakra ili aluminijumastranice 10cm.
Helikoidna antena (Helix) ima jačinu 12-17dBi i usmereno zračenje. Napravljena je od bakarne žice uvijene obično oko plastične cevke koja je pod pravim uglom fiksirana za aluminijumski kvadratni reflektor stranice 14cm.
Kantena je popularni naziv za antenu napravljenu od svakakvih konzervi u kojima se nalazi bakarna žica dužine 3cm zalemljena za konektor. Jačina ove antene je do 12dBi.
Yagi antena ima složenu strukturu i sastoji se od niza aluminijumskih šipkica različite dužine pričvršćenih za osnovu. Pri kraju se nalazi dipol koji je povezan sa konektorom. Antena ima usmereno zračenje i može imati jačinu od 12 do 20dBi.
Greed spada u grupu najkvalitetnijih antena za frekvencije 2,4 gHz. Ime je dobila po mreži (greed) koju ima u osnovi ispred koje je dipol. Ima usmereno zračenje i može imati jačinu od 24dBi
Samogradnja antena.
Već smo naveli koje bi antene trebalo da koristite a koje da izbegavate, tako da cemo vam predloziti za koje bi ste se antene trebali odluciti ako krenete u avanturu zvanu samogradnja.

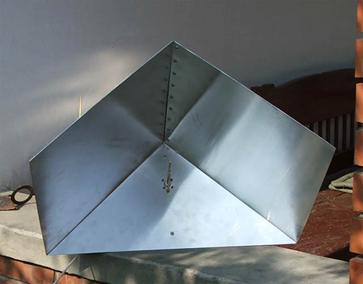

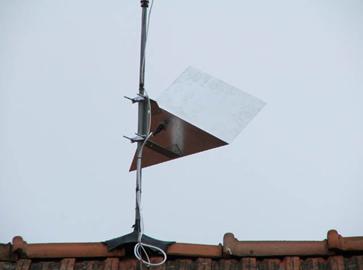

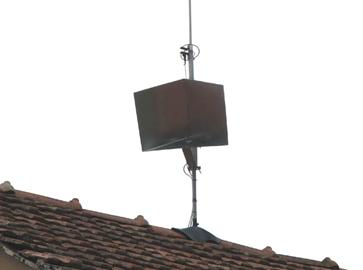

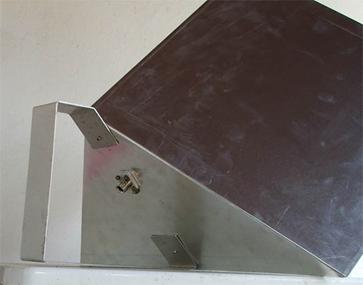

3D Korner antena za 2.4GHz Wireless opseg.
Optimizovana, jednostavna i vrlo dobra antena za Wireless LAN idealna antena za klijente.
PDF Fajl sa proracunom antene i kompletnim uputstvom mozete preuzeti OVDE.
Iskustva sa ovom antenom su veoma pozitivna čak i na većim razdaljinama uzimajuci u obzir njenu snagu od cca17-18db.

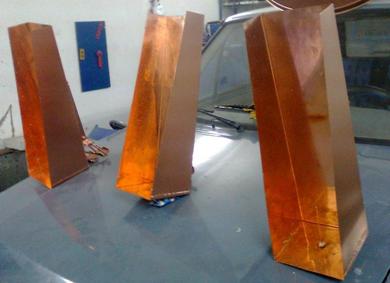

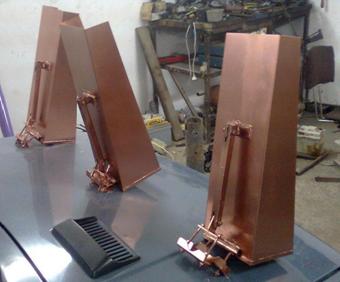

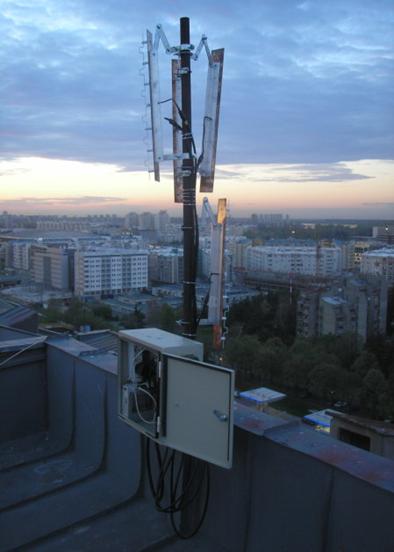

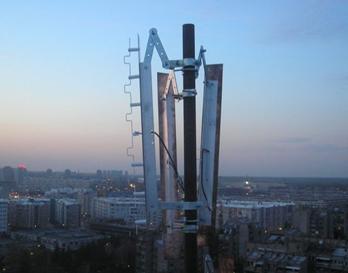

Obelisk sektorska antena za 2.4GHz Wireless opseg.
Jos jedna revizija vrlo dobre antene za Wireless LAN.
PDF Fajl sa proracunom antene i kompletnim uputstvom mozete preuzeti OVDE.
Iskustva sa ovom antenom su takodje veoma pozitivna, narocito u gradskim uslovima gde je zagadjenost etra veoma velika.
